ریل کا کندھا کیا ہے؟
ریل کے کندھے کو کنکریٹ میں ڈالا جاتا ہے اور اسپرنگ کلپس کو پکڑنے کے لیے استعمال کیا جاتا ہے۔ ریل کے کندھوں کی دو قسمیں ہیں: ایمبیڈڈ اور ویلڈیڈ، دونوں ہی اسپرنگ کلپس کو پکڑنے کے لیے استعمال ہوتے ہیں۔

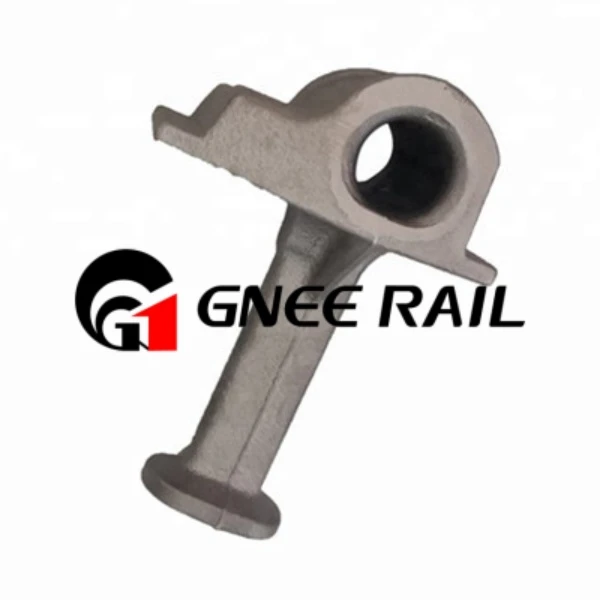

کاسٹ ان ریل کندھے
ریلوے فاسٹننگ سسٹم کے ایمبیڈڈ حصے کے طور پر معدنیات سے متعلق کندھوں کو کنکریٹ سلیپر میں دبایا جاتا ہے اور ریل کو باندھنے کے لیے E کلپ کے ساتھ مل کر کام کرتے ہیں۔ کندھے میں کاسٹ لوہے سے ڈال کر بنایا جاتا ہے، جیسے کہ GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293 (1985) یا BS EN 1563(1997)۔
| پروڈکٹ | ریل کا کندھا | ||
| درخواست | UIC54 | UIC60 | 115RE، 50kg ریل، 60kg ریل، BS80lbs، BS100lbs، ect۔ |
| مواد | |||
| نام | QT500-7 | QT450-10 | QT400-15 |
| معیاری | جی بی 1348-88 | جی بی 1348-88 | جی بی 1348-89 |
| کیمیائی ساخت (%) | C:3.60-3.80 | C:3.40-3.90 | C:3.50-3.60 |
| C:3.60-3.80 | Mn:0۔{1}}.5 | Mn: 0 سے کم یا اس کے برابر۔5 | |
| Si:2۔{1}}.90 | Si:2۔{1}}۔{2}} | Si:3۔{1}}.2 | |
| P: اس سے کم یا اس کے برابر 0.08 | P: اس سے کم یا اس کے برابر 0.07 | P: اس سے کم یا اس کے برابر 0.07 | |
| S: اس سے کم یا اس کے برابر 0.025 | S: اس سے کم یا اس کے برابر 0.03 | S: اس سے کم یا اس کے برابر 0.02 | |
| تناؤ کی طاقت | 500 ایم پی اے سے زیادہ یا اس کے برابر | 450 ایم پی اے سے زیادہ یا اس کے برابر | 400 ایم پی اے سے زیادہ یا اس کے برابر |
| پیداوار کی طاقت | 320 ایم پی اے سے بڑا یا اس کے برابر | 310 ایم پی اے سے بڑا یا اس کے برابر | 250 ایم پی اے سے زیادہ یا اس کے برابر |
| لمبائی (%) | 7 سے بڑا یا اس کے برابر | 10 سے بڑا یا اس کے برابر | 15 سے بڑا یا اس کے برابر |
| سختی | 170~230HB | 160~210HB | 130~180HB |
| میٹالوگرافک تنظیم | فیرائٹ + پرلائٹ | گریفائٹ + فیرائٹ + پرلائٹ | فیرائٹ |
| سطح | سادہ (تیل والا) | ||
ویلڈڈ کندھے
ویلڈڈ کندھے ریلوں پر عام جگہوں پر استعمال ہوتے ہیں جہاں ریل کے کندھے کو معیاری ریلوے سلیپر کی بجائے فلیٹ اسٹیل پلیٹ میں ویلڈ کیا جاتا ہے۔ ویلڈڈ کندھوں کو گرم فورجنگ کے عمل کا استعمال کرتے ہوئے تیار کیا جاتا ہے اور AREA کے معیارات کے مطابق ہوتے ہیں۔ گاہک کی ضروریات پر منحصر ہے، ویلڈڈ کندھوں کو ہلکے یا درمیانے کاربن اسٹیل میں تیار کیا جاسکتا ہے۔
ریل کے کندھے کے اوپر بنائے گئے ڈیزائن تقریباً تمام ریل سائز کے لیے موزوں ہیں اور ہلکے اسٹیل سے بنائے گئے ہیں۔
جان کر اچھا لگا
ریل کو محفوظ بنانے کے لیے ای قسم کے لچکدار ریل کلیمپ کا استعمال کرتے وقت، کندھے کی ویلڈ فکسچر اسٹیل ریل ٹائیز اور اسٹیل بیس پلیٹوں پر ریل فکسچر تیار کرنا ممکن بناتے ہیں۔
اگرچہ کاسٹ ریل کے کندھے کو عام طور پر کنکریٹ سلیپر میں دبایا جاتا ہے، لیکن اسے عمودی ٹریک جیومیٹری کے ساتھ ٹرن آؤٹ اور کراسنگ لے آؤٹ مینوفیکچرنگ کے لیے لمبے اسٹیل ریل ٹائی سیکشنز یا لوڈ بیئرنگ بیم میں بھی ویلڈ کیا جا سکتا ہے۔
ریل کے کندھے کی مخصوص جگہ پر ویلڈنگ کرنے کی صلاحیت کا تعین ترتیب کے ڈیزائن سے ہوتا ہے، جو ریل کے کندھوں کو بہت مفید اور لاگت سے موثر بناتا ہے۔
مخصوص ٹریک سیکشنز کے لیے ریل کے کندھے کے لوازمات کو ڈیزائن کے معیار کے مطابق اختیار کیا جانا چاہیے تاکہ درست لچکدار کلیمپ پیر کے بوجھ کو حاصل کیا جا سکے۔ اور کچھ ریل کے کندھوں کو ویلڈ کی بہتر سالمیت کے لیے ملڈ ویلڈ ایریا کے چہرے فراہم کیے جاتے ہیں۔
