کندھے کو کنکریٹ سلیپر میں ڈالا جاتا ہے اور اس کا استعمال اسپرنگ کلپس اور ریلوں کو ٹھیک کرنے کے لیے کیا جاتا ہے۔ مختلف پیداوار کے عمل کے مطابق، کندھے کو کاسٹ کندھے اور ویلڈڈ کندھے میں تقسیم کیا جا سکتا ہے. دونوں کندھوں میں اسپرنگ کلپس کو ٹھیک کرنے اور اسپرنگ کلپس کو چوری ہونے سے بچانے کا کام ہوتا ہے۔ ایک پیشہ ور ریل فاسٹنر بنانے والے اور سپلائر کے طور پر، Gnee Rail اعلیٰ معیار کے کندھے فراہم کرتی ہے جو مختلف معیارات پر پورا اترتے ہیں۔

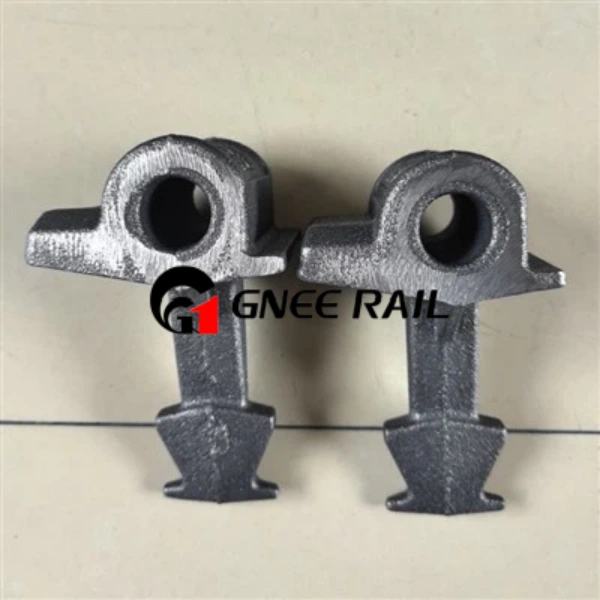

کاسٹ ان کندھے
کاسٹ شولڈر ریل فاسٹننگ سسٹم کا ایک ایمبیڈڈ حصہ ہے، جسے کنکریٹ سلیپر میں دبایا جاتا ہے اور ریل کو ٹھیک کرنے کے لیے E-ٹائپ فاسٹنر کے ساتھ اسمبل کیا جاتا ہے۔ کاسٹ شولڈر بنانے کے لیے ہم جو خام مال استعمال کرتے ہیں وہ کاسٹ آئرن ہے، جیسے GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293( 1985) یا BS EN 1563(1997)۔ ریل کاسٹ آئرن کندھے کی مکینیکل خصوصیات اور کیمیائی ساخت ذیل میں دکھائے گئے ہیں:
| پروڈکٹ | ریل کا کندھا | ||
|---|---|---|---|
| درخواست | UIC54 | UIC60 | 115RE، 50kg ریل، 60kg ریل، BS80lbs، BS100lbs، ect۔ |
| مواد | |||
| نام | QT500-7 | QT450-10 | QT400-15 |
| معیاری | جی بی 1348-88 | جی بی 1348-88 | جی بی 1348-89 |
| کیمیائی ساخت (%) | C:3.60-3.80 | C:3.40-3.90 | C:3.50-3.60 |
| C:3.60-3.80 | Mn:0۔{1}}.5 | Mn: 0 سے کم یا اس کے برابر۔5 | |
| Si:2۔{1}}.90 | Si:2۔{1}}۔{2}} | Si:3۔{1}}.2 | |
| P: اس سے کم یا اس کے برابر 0.08 | P: اس سے کم یا اس کے برابر 0.07 | P: اس سے کم یا اس کے برابر 0.07 | |
| S: اس سے کم یا اس کے برابر 0.025 | S: اس سے کم یا اس کے برابر 0.03 | S: اس سے کم یا اس کے برابر 0.02 | |
| تناؤ کی طاقت | 500 ایم پی اے سے زیادہ یا اس کے برابر | 450 ایم پی اے سے زیادہ یا اس کے برابر | 400 ایم پی اے سے زیادہ یا اس کے برابر |
| پیداوار کی طاقت | 320 ایم پی اے سے بڑا یا اس کے برابر | 310 ایم پی اے سے بڑا یا اس کے برابر | 250 ایم پی اے سے زیادہ یا اس کے برابر |
| لمبائی (%) | 7 سے بڑا یا اس کے برابر | 10 سے بڑا یا اس کے برابر | 15 سے بڑا یا اس کے برابر |
| سختی | 170~230HB | 160~210HB | 130~180HB |
| میٹالوگرافک تنظیم | فیرائٹ + پرلائٹ | گریفائٹ + فیرائٹ + پرلائٹ | فیرائٹ |
| سطح | سادہ (تیل والا) | ||
کندھے کے تحفظات
ریلوں کو محفوظ بنانے کے لیے ای قسم کے لچکدار ریل کلیمپ کا استعمال کرتے وقت، ریل کے کندھوں پر ویلڈڈ فکسنگ ریل سلیپرز اور اسٹیل بیس پلیٹوں پر ریل فکسچر بنانا ممکن بناتی ہے۔
جبکہ کاسٹ ریل کے کندھوں کو عام طور پر کنکریٹ سلیپر میں ایمبیڈ کیا جاتا ہے، انہیں لمبے ریل سلیپر سیکشنز یا ٹرن آؤٹ کے لیے لوڈ بیئرنگ بیم میں بھی ویلڈیڈ کیا جا سکتا ہے اور عمودی ٹریک جیومیٹری کے ساتھ لے آؤٹ کراسنگ کیا جا سکتا ہے۔
ریل کے کندھوں کی مخصوص جگہوں پر ویلڈنگ کرنے کی صلاحیت کا تعین ترتیب کے ڈیزائن سے کیا جاتا ہے، جس سے ریل کے کندھوں کو بہت کارآمد اور لاگت سے فائدہ ہوتا ہے۔
مخصوص ٹریک سیکشنز کے لیے ریل کے کندھے کے لوازمات کو ڈیزائن کے معیار کے مطابق استعمال کیا جانا چاہیے تاکہ درست لچکدار کلیمپ پیر کے بوجھ کو حاصل کیا جا سکے۔ اور کچھ ریل کے کندھوں کو ویلڈ کی بہتر سالمیت کے لیے ملڈ ویلڈ ایریا کے چہرے فراہم کیے جاتے ہیں۔
