معیاری:UIC, AREMA, GB, NF EN 1563(1997), DIN, JIS یا BS۔
سطح:سادہ (تیل والا)
پیکنگ:ضروریات کے مطابق

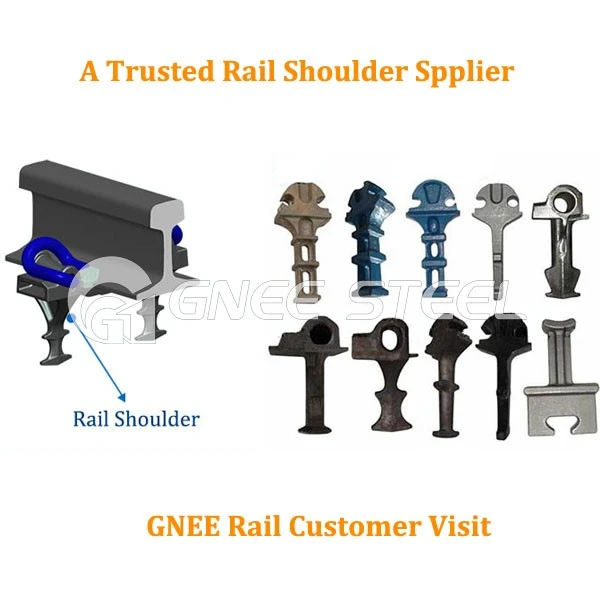

ریل کے کندھے میں- ڈالیں۔
کاسٹ ان شوڈر کو کاسٹ آئرن شولڈر، کندھے میں کاسٹ ہک یا لچکدار کندھے کا نام بھی دیا جاتا ہے جسے کنکریٹ سلیپر میں دبایا جاتا ہے اور ریلوں کو باندھنے کے لیے E کلپ کے ساتھ استعمال کیا جاتا ہے۔
اس قسم کے کاسٹ آئرن کندھے کے لیے مواد کروی دار گریفائٹ کاسٹ آئرن یا گرے آئرن یا الائے کاسٹ آئرن ہے۔
کاسٹنگ کندھے کے سرایت شدہ حصے کے طور پرریلوے باندھنے کا نظاممیں دبائے جاتے ہیںکنکریٹ سلیپراور کے ساتھ مل کر کام کریں۔ای کلپریل کو باندھنے کے لئے. کندھے میں کاسٹ لوہے سے کاسٹ کر کے بنایا جاتا ہے، جیسے کہ GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293 (1951) یا BS (1951) BS
ہم نے ای کلپ ٹائپ e2000 سیریز، e1800، e1600 سیریز کے مطابق کاسٹ آئرن شولڈر فراہم کیا ہے۔
کاسٹ آئرن کندھے مختلف شکل کے ہو سکتے ہیں، کچھ کاسٹ کندھوں کو کلپ بولٹ اور ریل کو ٹھیک کرنے کے لیے خصوصی ریل کلپ کے ساتھ استعمال کیا جاتا ہے۔
|
پروڈکٹ |
ریل کا کندھا |
||
|
درخواست |
UIC54 |
UIC60 |
115RE، 50kg ریل، 60kg ریل، BS80lbs، BS100lbs، ect۔ |
|
مواد |
|||
|
نام |
QT500-7 |
QT450-10 |
QT400-15 |
|
معیاری |
جی بی 1348-88 |
جی بی 1348-88 |
جی بی 1348-89 |
|
کیمیائی ساخت (%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
Mn:0.2-0.5 |
Mn: 0.5 سے کم یا اس کے برابر |
|
|
Si:2.50-2.90 |
Si:2.70-3.00 |
Si:3.0-3.2 |
|
|
P: 0.08 سے کم یا اس کے برابر |
P: 0.07 سے کم یا اس کے برابر |
P: 0.07 سے کم یا اس کے برابر |
|
|
S: 0.025 سے کم یا اس کے برابر |
S: 0.03 سے کم یا اس کے برابر |
S: 0.02 سے کم یا اس کے برابر |
|
|
تناؤ کی طاقت |
500 ایم پی اے سے زیادہ یا اس کے برابر |
450 ایم پی اے سے زیادہ یا اس کے برابر |
400 ایم پی اے سے زیادہ یا اس کے برابر |
|
پیداوار کی طاقت |
320 ایم پی اے سے بڑا یا اس کے برابر |
310 ایم پی اے سے بڑا یا اس کے برابر |
250 ایم پی اے سے بڑا یا اس کے برابر |
|
لمبائی (%) |
7 سے بڑا یا اس کے برابر |
10 سے بڑا یا اس کے برابر |
15 سے بڑا یا اس کے برابر |
|
سختی |
170~230HB |
160~210HB |
130~180HB |
|
میٹالوگرافک تنظیم |
فیرائٹ + پرلائٹ |
گریفائٹ + فیرائٹ + پرلائٹ |
فیرائٹ |
|
سطح |
سادہ (تیل والا) |
|
|
|
پروڈکٹ |
ریل شولڈرز (اینکرز میں ریلوے کاسٹ-) |
|
خام مال |
QT450-10 |
|
سطح |
سادہ، ڈیکرومیٹ، پینٹنگ یا دیگر ضروریات کے مطابق |
|
معیارات |
UIC, AREMA, BS, RDSO, DIN, JIS, ISCR, GB, VALEC, GOSTR- EASC, GB/T یا دیگر ضروریات کے مطابق |
|
وزن |
مختلف ماڈلز پر منحصر ہے۔ |
|
طول و عرض |
مختلف ماڈلز پر منحصر ہے۔ |
|
پیکج |
منتقل بیگ، باکس یا دیگر ضروریات پر |
|
ڈیلیوری |
آرڈر پر منحصر ہے۔ |
جی این ای ای ریل شولڈرز ورکشاپ
GNEE Rail ایک ISO 9001/2008 مصدقہ کمپنی ہے۔ تمام عمل ISO کوالٹی مینجمنٹ سسٹم کی ضروریات کے مطابق ہیں۔ سپلائر کوالٹی کنٹرول سے لے کر تیار شدہ مصنوعات تک، ہم معیاری طریقہ کار کے مطابق کام کرتے ہیں۔ ہمارے پاس سپلائرز کے لیے سخت کوالٹی کنٹرول سسٹم ہے:
1. خام مال کے معائنہ اور جانچ کے لیے، ہم سپلائرز سے پیداواری بیچ نمبر، کیمیائی ساخت، مکینیکل خصوصیات اور دیگر جانچ کے اشارے فراہم کرنے کی ضرورت کرتے ہیں۔
2. ہمارے کوالٹی کنٹرول انسپکٹرز جانچ کے عمل کے دوران نمونے لینے اور بیچ کی جانچ لیتے ہیں اور کنٹرول کے لیے خام مال کے سرٹیفکیٹ اور دیگر ذرائع فراہم کرتے ہیں۔
3. مصنوعات کی مختلف ضروریات کے مطابق، ہم متعلقہ جسمانی اور کیمیائی ٹیسٹ اور معائنہ کرتے ہیں۔ اگر نتائج ہماری ضروریات کو پورا نہیں کرتے ہیں، تو ہم اسے مسترد کر دیں گے اور صرف وہی مواد قبول کیا جائے گا جو ہمارے معیار پر پورا اترتے ہیں۔
4. تیار کردہ نیم-مصنوعات اور ان کے آؤٹ سورس مینوفیکچررز کے لیے، ہم اکثر کوالٹی کنٹرول کوآرڈینیشن میٹنگز کا اہتمام کرتے ہیں اور تکنیکی مدد اور رہنمائی فراہم کرتے ہیں۔ شپمنٹ سے پہلے اہل مصنوعات ہمارے صارفین تک پہنچائی جاتی ہیں۔
