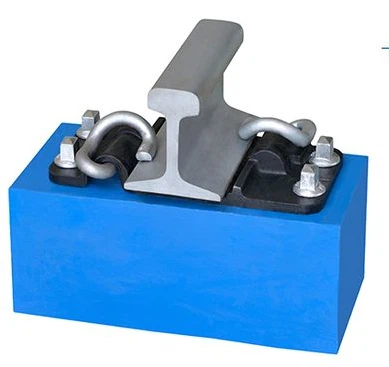

V فاسٹینرز سسٹم ٹائپ کریں۔

ٹائپ V ریل فاسٹننگ سسٹم ایک ہائی-اسپیڈ ریلوے سسٹم ہے جسے بیلسٹ ٹریک پر 60kg/m ریلوں اور کندھوں کے ساتھ کنکریٹ ٹائیز کے استعمال کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک قسم کا لچکدار کلپ فاسٹننگ سسٹم ہے، جس میں مختلف اجزاء جیسے اسکرو اسپائکس، فلیٹ واشرز، اسپرنگ کلپس، اور گیج بیفلز شامل ہیں۔ یہ نظام 350km فی گھنٹہ کی رفتار کے ساتھ مسافروں کی مخصوص لائنوں کے آپریشنل مطالبات کو پورا کرنے کے لیے انجنیئر کیا گیا ہے



V فاسٹینرز سسٹم کے اجزاء کی فہرست ٹائپ کریں۔
آئٹم	مقدار	مواد
ریل کلپ	2	60Si2MnA
سکرو سپائیک	2	20MnTiB
فلیٹ واشر	2	Q235A
خلائی ٹکڑے	2	Q235A
گیج تہبند	2	ربڑ
ریل پیڈ	1	ایوا، یا ربڑ
سایڈست پیڈ	1	PE
پلاسٹک کا ڈول	2	پی اے 66



اگر آپ کے پاس خصوصی ضروریات ہیں، تو براہ مہربانیہم سے رابطہ کریں۔خصوصی اپنی مرضی کی پیداوار کے لئے.

V-قسم کے ریلوے فاسٹنرز کی ساختی اور کارکردگی کی خصوصیات:

• مستحکم ڈھانچہ: کندھے والا بولٹ ڈیزائن اسپائرل اسپائکس اور آستینوں کے ذریعے لچکدار کلپس کو محفوظ کرتا ہے، کنکریٹ سلیپر کندھوں کے ساتھ لیٹرل ریل کی نقل و حرکت کو محدود کرتا ہے۔ مکینیکل کنکشن آسانی سے جدا کرنے اور دیکھ بھال کے قابل بناتے ہیں۔
• انکولی لچکدار کلپس: اعلی-طاقت کے اسپرنگ اسٹیل کلپس (جنرل سیکشنز کے لیے W2، کم-مزاحمت والے پل سیکشنز کے لیے X3) یکساں کلیمپنگ فورس کے لیے تھری-پوائنٹ رابطہ کا استعمال کرتے ہیں، ٹریک کی متنوع ضروریات کو پورا کرتے ہیں۔
• لچکدار گیج ایڈجسٹمنٹ: انجینئرنگ پلاسٹک گیج ریٹینرز (7 چشمی، 2 ملی میٹر قدم) درست ٹریک فٹ کے لیے ±8 ملی میٹر ایڈجسٹمنٹ کی اجازت دیتے ہیں۔
• قابل اعتماد میکانکس:جنرل سیکشنز: کلیمپنگ فورس 11kN سے زیادہ یا اس کے برابر، طول بلد مزاحمت 9kN سے زیادہ یا اس کے برابر؛ برج لو-مزاحمت والے حصے: کلیمپنگ فورس 6kN سے زیادہ یا اس کے برابر، طول بلد مزاحمت ~4±1kN، بیلنسنگ ریل ڈس پلیس استحکام اور۔
• اعلیٰ دیکھ بھال اور موصلیت: انڈر-ریل پیڈ 5-10 ملی میٹر اونچائی ایڈجسٹمنٹ کو فعال کرتے ہیں۔ موصل اجزاء ٹریک سرکٹ آپریشن کو یقینی بناتے ہیں؛ جستی دھاتیں اور نایلان کی لکیر والی آستینیں موثر دیکھ بھال کے لیے سنکنرن مزاحمت پیش کرتی ہیں۔

لچکدار کلپ ٹائپ V فاسٹنر سرپل اسپائکس، فلیٹ واشرز، لچکدار کلپس، گیج ریٹینرز، ریل پیڈ کے نیچے-اور ایمبیڈڈ آستین پر مشتمل ہے۔ اس کے علاوہ، ریل کی عمودی پوزیشن کو ایڈجسٹ کرنے کی ضرورت کو پورا کرنے کے لیے، اس میں اونچائی-ایڈجسٹ کرنے والے پیڈ بھی شامل ہیں۔

لچکدار کلپس کی دو قسمیں ہیں: W2-قسم کی لچکدار کلپ عام حصوں میں استعمال ہوتی ہے اور X3 قسم کی لچکدار کلپ کم مزاحمت والے حصوں میں استعمال ہوتی ہے۔ W2 قسم کے لچکدار کلپ کا قطر 14mm ہے، جبکہ X3 قسم کے لچکدار کلپ کا قطر 13mm ہے۔ اس کے علاوہ، TB/T 1495.2 کی تعمیل کرنے والی قسم A لچکدار کلپس ریل کے جوائنٹس پر استعمال کی جا سکتی ہیں۔

انڈر-ریل پیڈ کو دو اقسام میں تقسیم کیا گیا ہے:ربڑ کا پیڈRP5 عام حصوں میں استعمال ہوتا ہے اور کمپوزٹ پیڈ CRP5 (ربڑ اور سٹینلیس سٹیل کی پلیٹوں سے وولکینائزڈ) ممکنہ طور پر پلوں پر استعمال ہوتا ہے۔

جب پلوں پر ٹریک مزاحمت کو کم کرنا ضروری ہو تو، X3 قسم کے لچکدار کلپس کو کمپوزٹ پیڈز کے ساتھ مل کر استعمال کیا جا سکتا ہے۔ اس صورت میں، فاسٹنرز کے فی سیٹ ریل کی طولانی مزاحمت تقریباً 4.0±1.0 kN ہے۔

گیج ریٹینر G5 سات ماڈلز میں دستیاب ہے: No.2، No.3، No.4، No.5، No.6، No.7، اور No.8. معیاری گیج کے لیے نمبر 4 اور نمبر 6 استعمال کیے جاتے ہیں۔

یہ جزو پہلے سے-سلیپر میں سرایت شدہ ہے، اور سرایت کی درستگی ضروریات کو پورا کرے گی۔ ایمبیڈڈ آستین D1 کی اوپری سطح سلیپر کی ریل-بیرنگ سطح کے ساتھ فلش ہونی چاہیے۔ سرایت کرنے کے بعد، ایمبیڈڈ آستین کو پلاسٹک (یا دیگر مواد) کی ٹوپی سے ڈھانپ دیا جائے تاکہ بارش کے پانی اور کیچڑ کو داخل ہونے سے روکا جا سکے۔

اونچائی-ایڈجسٹ کرنے والا پیڈ TD5 موٹائی d کے مطابق چار خصوصیات میں دستیاب ہے: 1 ملی میٹر، 2 ملی میٹر، 5 ملی میٹر، اور 8 ملی میٹر، جو سلیپر کے نیچے-ریل پیڈ اور ریل-بیئرنگ سطح کے درمیان رکھے جاتے ہیں۔
