60LB ASCE ریل
60-پاؤنڈ ASCE ریل، جسے امریکن سوسائٹی آف سول انجینئرز (ASCE) 60 ریل بھی کہا جاتا ہے، ایک قسم کی ریل ہے جو عام طور پر ریلوے ٹریک سسٹم میں استعمال ہوتی ہے۔ اس کا وزن تقریباً 60 پاؤنڈ فی یارڈ ہے اور ریلوے کی مختلف ایپلی کیشنز میں وسیع پیمانے پر استعمال ہوتا ہے، بشمول ہلکی سے اعتدال پسند مال بردار لائنوں، صنعتی پٹریوں اور ثانوی لائنوں میں۔
ASCE 60 ریل کو ASCE کے مقرر کردہ مخصوص انجینئرنگ معیارات پر پورا اترنے کے لیے ڈیزائن کیا گیا ہے، جو ریلوے نیٹ ورکس کے اندر اس کی مطابقت، استحکام اور حفاظت کو یقینی بناتا ہے۔ یہ ٹرینوں کو مدد اور رہنمائی فراہم کرنے میں اہم کردار ادا کرتا ہے، ریلوے کے آپریشنز کی مجموعی کارکردگی اور بھروسے میں تعاون کرتا ہے۔

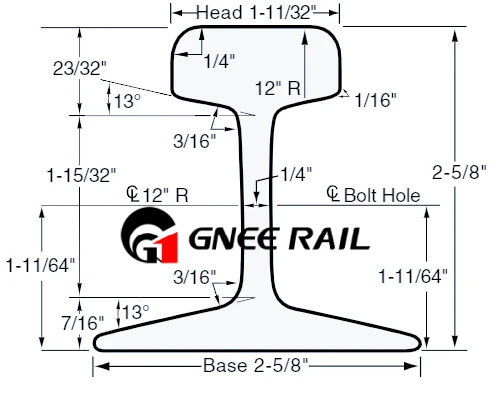

ڈرائنگ
تفصیلات
| ریل کی قسم: | 60 LBS ریل (ASCE 60) |
|---|---|
| برائے نام وزن (lbs/yd) | 60 |
| معیاری لمبائی | 20', 30', 33' & 40' |
| معیاری ڈرلنگ: | 2-1/2''×5'' 15/16'' قطر کے ساتھ۔ سوراخ |
| ریل جوائنٹ لمبائی: | 20'' |
| ریل کا مشترکہ وزن: | ہارڈ ویئر کے ساتھ 13 lbs/pr: 16 lbs/pr |
| ریل بولٹ: | 3/4''×4'' |
ASCE ریل کی تفصیلات
| سائز | سر (ملی میٹر) | اونچائی (ملی میٹر) | بنیاد (ملی میٹر) | ویب (ملی میٹر) | برائے نام وزن (کلوگرام/میٹر) | مواد | لمبائی (m) |
| ASCE 25 | 38.1 | 69.85 | 69.85 | 7.54 | 12.4 | 700 | 6-12 |
| ASCE 30 | 42.86 | 79.38 | 79.38 | 8.33 | 14.88 | 700 | 6-12 |
| ASCE 40 | 47.62 | 88.9 | 88.9 | 9.92 | 19.84 | 700 | 6-12 |
| ASCE 50 | 54 | 98.4 | 98.4 | 11.11 | 24.855 | 700 | 6-12 |
| ASCE 60 | 60.32 | 107.95 | 107.95 | 12.3 | 29.76 | 700 | 6-12 |
