ایس کے ایل کلپ ریل فاسٹیننگ سسٹم ریلوے کی پٹریوں کو محفوظ طریقے سے باندھنے اور مستحکم ریل کی کارکردگی کو یقینی بنانے کے لئے ڈیزائن کیا گیا ہے۔ اس کا بنیادی جزو ، ایس کے ایل کلپ ، ایک لچکدار کلیمپ ہے جو ریل کو مضبوطی سے اپنی جگہ پر رکھتا ہے ، جس سے ٹرین کے آپریشن کے دوران نقل و حرکت یا خرابی کی روک تھام ہوتی ہے۔

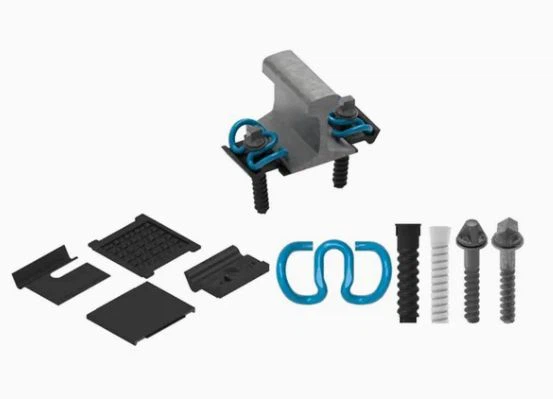

یہ نظام کئی اہم اجزاء پر مشتمل ہے ، بشمولایس کے ایل کلپس ،سکرو اسپائکس، ریل انسولٹر ، ریل واشر ،اورپلاسٹک ڈولز ،دوسروں کے درمیان. ایس کے ایل کلپ ریل کو تیز کرنے کے معیار کے مطابق ، GNEE ریل متعدد قسم کے فاسٹنگ سسٹم مہیا کرتی ہے ، بشمولSKL3 ، SKL12، اورSKL14.
ایس کے ایل ریل فاسٹنرز سسٹم
| ایس کے ایل کلپ ریل فاسٹنگ سسٹم کے ایک یونٹ کے لئے وضاحتیں | ||||
| آئٹم | مقدار | قسم | مواد | تبصرہ |
| ایس کے ایل تناؤ کلپ | 2 | SKL1 ، SKL3 ، SKL12 ، SKL14 | 60SI2CRA ، 60SI2CRA ، 38SI7 | سختی: 42-47HRC |
| معیاری: DIN17221 ، GB/T1222 | ||||
| SS35 سکرو سپائیک | 2 | M24 × 150 ملی میٹر | گریڈ 4.6: Q235 | معیاری: ISO898-1 |
| گریڈ 5.6: 35# | UIC864-1 | |||
| گریڈ 8.8: 45# | NF F500-50 | |||
| فلیٹ واشر | 2 | ULS7 | Q235 | معیاری: EN10025 ، EN10139 |
| پلاسٹک ڈویل | 2 | سکرو اسپائک کے مختلف سائز کے لئے | ایچ ڈی پی ای ، تقویت یافتہ نایلان 66 (PA66) | کنکریٹ سلیپر میں داخل کرنے کے لئے |
| گائیڈ پلیٹ | 2 | UIC54 ، UIC60 ، 50 کلو ریل ، 60 کلوگرام ریل ، | تقویت یافتہ نایلان 66 (PA66) | مختلف ڈیزائن دستیاب ہیں |
| اور دوسرے سائز کے طور پر حکم دیا گیا ہے | ||||
| ریل پیڈ | 1 | سائز کے طور پر سائز | ایوا ، یا ربڑ | |
SKL12 ریلوے لچکدار کلپ فاسٹنگ سسٹم
ووسلوہSKL-12 فاسٹنرزبیلسٹ لیس ریلوے کے فاسٹنر ہیں اور کنکریٹ کندھوں کے بغیر سلیپر ٹریک پینلز کے لئے الگ الگ فاسٹنر ہیں۔ اس کی بنیادی ساختی خصوصیات مندرجہ ذیل ہیں:
- علیحدہ سکرو سوراخوں کا بالترتیب پسلی والے سبسٹریٹ کے دونوں سروں پر ترتیب دیا جاتا ہے ، اور گٹی بولٹ کے ذریعہ سلیپر/ٹریک پلیٹ کے ساتھ جڑے ہوئے ہیں۔
- - بولٹ اندراج نشست اور ریل کندھے پر پسلی والے سبسٹریٹ پر مہیا کیا جاتا ہے ، اور لچکدار ریل کلپ کو T - بولٹ کے نٹ کو سخت کرکے مضبوط کیا جاتا ہے۔
- افقی پس منظر کی ایڈجسٹمنٹ مختلف سائز کے سنکی ٹیپرز کا استعمال کرتے ہوئے کی جاتی ہیں۔
- اسٹیل ریل کی اونچائی کو تیز ریل پیڈ داخل کرکے ایڈجسٹ کیا جاسکتا ہے۔
آئی ایس او اور ایس جی ایس سرٹیفیکیشن کے ساتھ ،گنی ریلزیادہ موثر ، معاشی اور اچھ quality ی معیار کے کنٹرول کی قابلیت کے ل our ہمارے پروڈکشن آلات اور جانچ کی سہولیات اور کوالٹی مینجمنٹ سسٹم کو اپ گریڈ کرکے ہر صارف کے لئے لاگت کو بچانے کی پوری کوشش کرتا ہے۔
گنی ریل کلائنٹ کی ضروریات کو پورا کرنے کے لئے مختلف قسم کے ریلوے فاسٹنرز کی پیش کش کرتی ہے ، جیسے لچکدار ریل کلپ اور کلیمپ ، ریل سکرو اسپائک ، پلاسٹک ڈویل ، نٹ کے ساتھ ہائی ٹینسائل ٹریک بولٹ ، ریل بیس (ٹائی) پلیٹ ، ریل فش پلیٹ ، ریلوے کندھے (ریلوے کندھے) ، فش بولٹ ، ریلوے ربڑ اور ایوا پیڈ ، وغیرہ کے ذریعہ فراہم کردہ ، مچھلی کے تیاری اور ڈرائنگز ، ہم کسٹمر کے ذریعہ فراہم کردہ ہیں۔
یہاں کلک کریںGNEE ریل کی تفصیلی پروڈکٹ کیٹلاگ حاصل کرنے کے لئے۔
