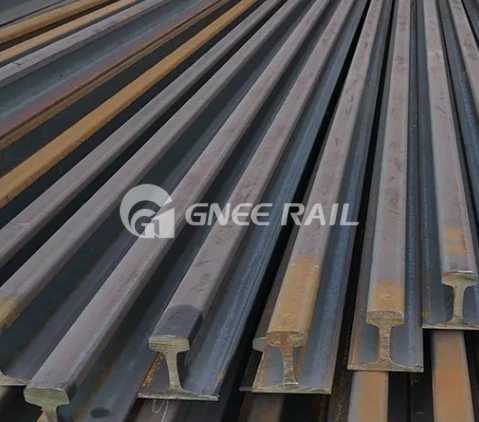

DIN معیاری کرین ریل
DIN سٹینڈرڈ کرین ریل سے مراد کرین ریل ہیں جو Deutsches Institut für Normung (DIN) کے مقرر کردہ معیارات کی تعمیل کرتی ہیں، جس کا ترجمہ جرمن انسٹی ٹیوٹ فار سٹینڈرڈائزیشن میں ہوتا ہے۔ DIN ایک تسلیم شدہ تنظیم ہے جو جرمنی میں تکنیکی معیارات قائم کرتی ہے اور مصنوعات کے معیار، حفاظت اور باہمی تعاون کو یقینی بنانے میں اہم کردار ادا کرتی ہے۔
DIN معیاری کرین ریل طول و عرض
ریل کی اونچائی (H)
سر کی چوڑائی (B)
نیچے کی چوڑائی (A)
ویب کی موٹائی (W)
فٹ اونچائی (C)
مجموعی اونچائی (D)
GNEE DIN معیاری کرین ریل طول و عرض
| سائز | طول و عرض (ملی میٹر) | وزن (کلوگرام/میٹر) | معیاری | |||
|---|---|---|---|---|---|---|
| سر | اونچائی | بنیاد | کمر | |||
| A45 | 45 | 55 | 125 | 24 | 22.1 | دین 536 |
| A55 | 55 | 65 | 150 | 31 | 31.8 | |
| A65 | 65 | 75 | 175 | 38 | 43.1 | |
| A75 | 75 | 85 | 200 | 45 | 56.2 | |
| A100 | 100 | 95 | 200 | 60 | 74.3 | |
| A120 | 120 | 105 | 220 | 72 | 100 | |
| A150 | 150 | 150 | 220 | 80 | 150.3 | |
