لچکدار کلپ کی قسم IV اور V فاسٹنر سسٹم - نیوز

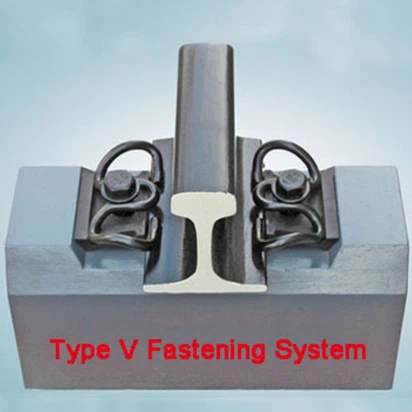

ٹائپ وی فاسٹنر سسٹم ٹائپ کریں

لچکدار کلپ v - ٹائپینر سسٹم ٹائپ کریںکندھوں سے ریلوں کو برقرار رکھنے کے لئے ایک ریل باندھنے والا نظام ہے۔ لچکدار کلپ v - قسم کا فاسٹنر سسٹم 60 کلوگرام/ایم ریلوں کو اعلی - پر گٹی پٹریوں کے ساتھ تیز رفتار ریلوے دینے کے لئے موزوں ہے ، ان میں سے:

1) اعلی - اسپیڈ ریلوے جس میں موبائل یونٹ (زیادہ سے زیادہ ایکسل وزن 170KN) کے ساتھ 350 کلومیٹر فی گھنٹہ کی رفتار کی درجہ بندی ہے۔

2) موبائل یونٹ (زیادہ سے زیادہ ایکسل وزن 170KN) کے ساتھ 250 کلومیٹر/گھنٹہ کی رفتار گریڈ ہائی - اسپیڈ ریلوے بہت کم عام مسافر گاڑیوں کو مدنظر رکھ سکتی ہے (لوکوموٹو کا زیادہ سے زیادہ ایکسل وزن 230KN ہے) اور ٹرکوں کی ایک چھوٹی سی تعداد (زیادہ سے زیادہ ایکسل وزن 230N ہے)۔

ٹائپ وی فاسٹنرز سسٹم جزو کی فہرست
ٹائپ وی فاسٹنرز سسٹم جزو کی فہرست
آئٹم	مقدار	مواد
ریل کلپ	2	60si2mna
*سکرو سپائیک*	2	20mntib
فلیٹ واشر	2	Q235A
خلائی ٹکڑے	2	Q235A
گیج اپرون	2	ربڑ
ریل پیڈ	1	ایوا ، یا ربڑ
لازمی پیڈ	1	پیئ
پلاسٹک ڈویل	2	PA66

چہارم ریل کلپ فاسٹنر سسٹم ٹائپ کریں

چہارم لچکدار کلپ فاسٹنر سسٹم ٹائپ کریںکندھوں والے ٹریک ریل کے لئے بکل سسٹم ہے۔ قسم IV لچکدار کلپ فاسٹنر سسٹم اعلی - اسپیڈ ریلوے پر 60 کلوگرام/ایم ریلوں کی بچھانے کے لئے موزوں ہے ، جس میں شامل ہیں:

ریل کلپ IV کے ہر سیٹ کے حصوں کی تعداد IV فاسٹنگ سسٹم


آئٹم نہیں۔	نام	Qty/سیٹ (پی سی ایس)	مواد	بڑے پیمانے پر یا حجم	تبصرہ
1	جی 4 اسپرنگ کلپ	2	60si2mna	1.60 کلوگرام	عام علاقوں میں استعمال ہوتا ہے
	جا اسپرنگ کلپ			1.26 کلوگرام	ریل جوڑ میں استعمال ہوتا ہے
	جے بی اسپرنگ کلپ			1.28 کلوگرام	ریل جوڑ میں استعمال ہوتا ہے
2	ریل کندھے TZ4	2	QT450-10	2.80 کلوگرام
3	ریل انسولیٹر جی 4	2	PA66	107.3CM3	عام علاقوں میں استعمال ہوتا ہے
3	ریل انسولیٹر جی 4 جے	2	PA66	91.4cm3	ریل جوڑ میں استعمال ہوتا ہے
4	ربڑ پیڈ آر پی 4	1	قدرتی یا مصنوعی ربڑ	250 سینٹی میٹر

لچکدار کلپ کی قسم IV اور V فاسٹنر سسٹم کا موازنہ

کارڈ	پروجیکٹ	کارکردگی
کارڈ	پروجیکٹ	لچکدار IV قسم کا فاسٹنر	ٹائپ v - ریل فاسٹنر
1	ریل کی قسم کے مطابق ڈھال لیں	چین 60 کلوگرام/ایم ریل
2	گیج	1435 ملی میٹر
3	ریل ڈھلوان	ایک 1:40 ریل نیچے کی ڈھلوان سلیپر پر رکھی گئی ہے۔
4	ریل طولانی مزاحمت	فاسٹنرز کا ہر سیٹ 9KN سے زیادہ ہے۔	عام طور پر ، فاسٹنرز کا ہر سیٹ 9KN سے زیادہ ہوتا ہے۔ کے لئے چھوٹے مزاحمتی علاقوں ، فاسٹنرز کا ہر ایک سیٹ تقریبا 4 4KN ہے۔
5	منظم لچک	انڈر - ربڑ ربڑ پیڈ کی مستحکم سختی 60 ± 10KN/ملی میٹر ہے۔ متحرک - جامد سختی کا تناسب 2.0 سے زیادہ نہیں ہے۔
6	تھکاوٹ کی کارکردگی	فاسٹنر سسٹم EN13146-4 کے مطابق تجربہ کیا جاتا ہے۔ 30 لاکھ بوجھ چکروں کے بعد ، تمام حصوں کو نقصان نہیں پہنچا ہے ، گیج کی لمبائی 6 ملی میٹر سے کم ہے ، اور بکسوا دباؤ ، ریل طول البلد مزاحمت اور نوڈ جامد سختی مندرجہ ذیل تقاضوں کو پورا کرتی ہے: بکسوا دباؤ 20 than سے کم یا اس کے برابر تبدیل ہوتا ہے۔ ریل طولانی مزاحمت 20 ٪ سے کم یا اس کے برابر تبدیل ہوتی ہے۔ نوڈ جامد سختی 25 ٪ سے کم یا اس کے برابر تبدیل ہوتی ہے۔
7	موصلیت کے خلاف مزاحمت	فاسٹنر سسٹم EN13146-5 کے مطابق تجربہ کیا جاتا ہے۔ دونوں ریلوں کے مابین موصلیت کا مزاحمت 3 ω · کلومیٹر سے زیادہ ہے ، اور اس کی موصلیت کے خلاف مزاحمت کے ل the ٹریک سرکٹ کی ضروریات کو پورا کرتا ہے۔
8	سخت حالات ماحولیاتی اثر	EN13146-6 میں بیان کردہ 300H نمک سپرے ٹیسٹ کے بعد فاسٹنر سسٹم کو دستی بے ترکیبی کے آلے سے کامیابی کے ساتھ جدا کیا جاسکتا ہے۔
9	ریل بائیں اور دائیں پوزیشن ایڈجسٹمنٹ	بائیں - سنگل - کی صحیح پوزیشن ایڈجسٹمنٹ رقم ٹریک ریل -4 سے +2 ملی میٹر ہے ؛ گیج ایڈجسٹمنٹ کی رقم -8 سے +4 ملی میٹر ہے ، اور ایڈجسٹمنٹ کی سطح 1 ملی میٹر ہے۔
10	ریل اونچائی ایڈجسٹمنٹ	ایڈجسٹ نہیں کرسکتے ہیں	ریل اونچائی ایڈجسٹمنٹ پوزیشن: 10 ملی میٹر ؛
11	بکسوا دباؤ اور حد	ایک ہی بہار بار کا دباؤ 11KN سے کم نہیں ہے اور اس کا دورانیہ 13 ملی میٹر ہے۔	عام طور پر استعمال ہونے والا لچکدار بکسوا دباؤ 10KN سے زیادہ ہے ، لچکدار حد 12 ملی میٹر ہے۔ چھوٹا مزاحمت لچکدار بکل پریشر 4.5KN ہے ، اور لچکدار حد 9.5 ملی میٹر ہے۔
12	ایمبیڈڈ پارٹ پل - مزاحمت سے باہر	سلیپر میں ایمبیڈڈ لوہے کی نشست کی پل - 60KN سے کم نہیں ہے۔	سلیپر میں سرایت شدہ جھاڑی کی مزاحمت - 60 کلو این سے کم نہیں ہے۔
